1. Vai trò của bơm chân không vòng nước trong nhà máy nhiệt điện

Trong tuabin hơi, bình ngưng làm việc trong điều kiện chân không (0,09–0,1 bar abs). Nếu có khí lọt vào, hiệu suất giảm mạnh và có thể hư hại thiết bị.
Bơm chân không vòng nước đảm nhiệm hai chức năng:

• Chế độ Hogging (Khởi động): Nhanh chóng hút lượng không khí lớn ra khỏi bình ngưng trong quá trình khởi động tuabin.
• Chế độ Holding (Duy trì): Liên tục loại bỏ khí rò rỉ hoặc khí không ngưng tụ trong suốt quá trình vận hành.

Nhờ đó, hệ thống duy trì hiệu suất ngưng tụ ổn định và tối ưu hiệu quả của tuabin.

2. Nguyên lý hoạt động của bơm chân không vòng nước.

• Trục và cánh quạt được lắp lệch tâm với vỏ bơm.
• Khi quay, nước làm kín tạo thành vòng chất lỏng bao quanh rôto.
• Giữa các cánh quạt hình thành các khoang khí có thể tích thay đổi:
  • Giai đoạn hút: khí được hút vào khi khoang giãn nở.
  • Giai đoạn nén: khí bị nén khi khoang thu hẹp.
  • Giai đoạn xả: khí và nước bị đẩy ra ngoài.
• Nước làm kín còn giúp ngưng tụ hơi nước, cải thiện độ chân không.

Thiết kế này bền, chịu được hơi ẩm, thích hợp cho môi trường ngưng tụ ẩm của bình ngưng.

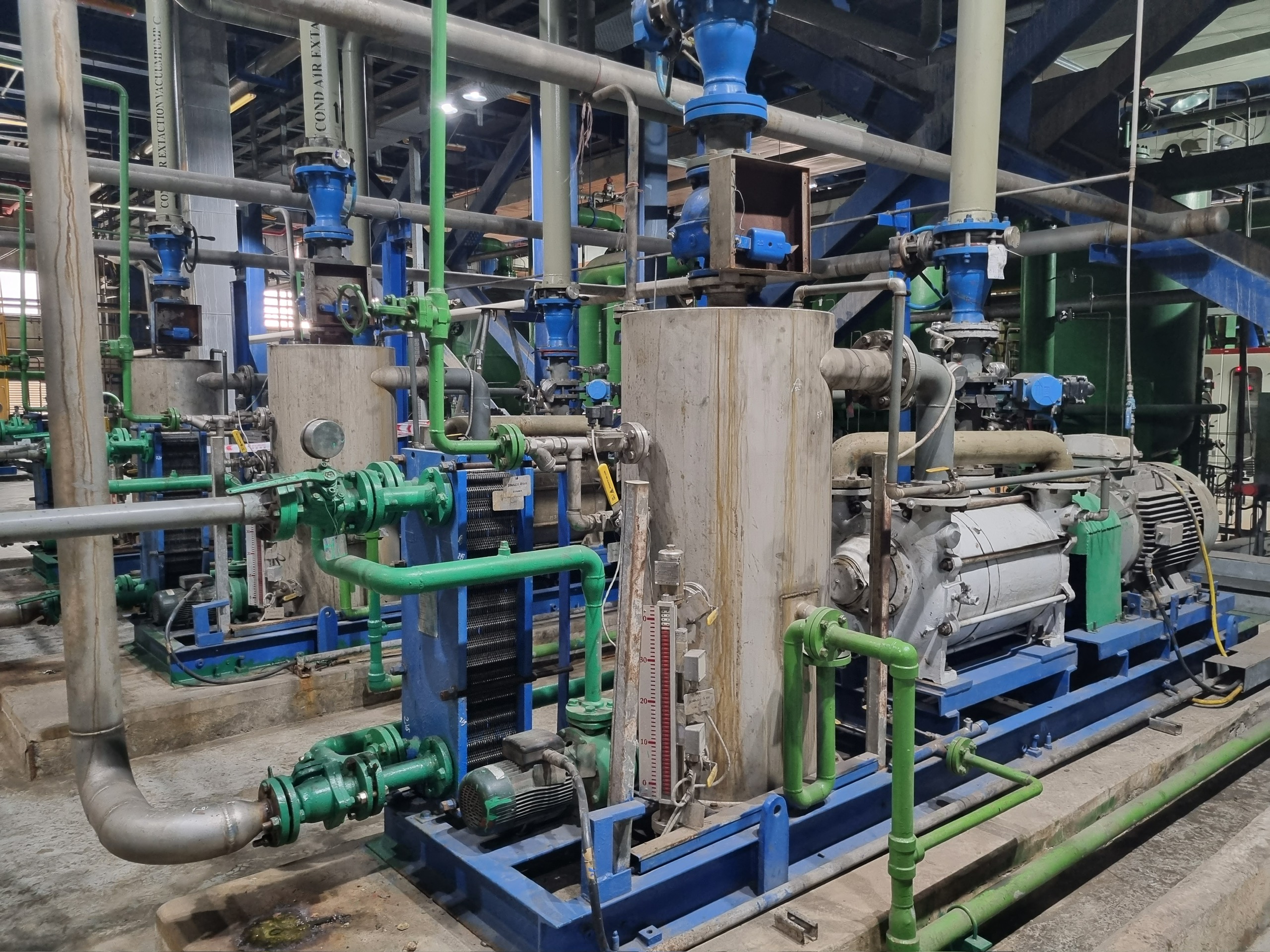

3. Thiết kế hệ thống – Gói loại bỏ không khí ngưng tụ

Một hệ thống hoàn chỉnh thường bao gồm:

• Hai bộ bơm chân không vòng nước (1 hoạt động + 1 dự phòng).
• Động cơ truyền động trực tiếp.
• Bình tách khí – nước kín.
• Bộ trao đổi nhiệt dạng tấm (plate-type heat exchanger) , hoặc dạng ống tùy phiên bản.
• Bơm nước tuần hoàn làm kín.
• Hệ thống đường ống, bộ lọc, van, thiết bị đo áp suất, lưu lượng, nhiệt độ.

Chế độ vận hành:

• Hogging: cả hai bơm chạy đồng thời để nhanh đạt chân không thiết kế.
• Holding: chỉ một bơm chạy, bơm còn lại ở chế độ chờ, tự động chuyển khi cần.

4. Bảo trì và kiểm tra định kỳ

5. Các sự cố phổ biến và biện pháp khắc phục

6. Câu hỏi thường gặp (FAQ)

1. Vì sao bơm chân không vòng chất lỏng được dùng phổ biến?
   → Vì nó xử lý khí ẩm tốt, bền bỉ, chịu ngưng tụ và làm việc 24/7.
2. Khác nhau giữa Hogging và Holding?
   → Hogging: hút nhanh khí ban đầu khi khởi động.
   → Holding: duy trì chân không ổn định khi vận hành.
3. Nếu bơm hỏng khi đang chạy?
   → Áp suất ngưng tụ tăng, tuabin giảm hiệu suất, có thể ngắt toàn bộ tổ máy.
4. Nhiệt độ nước làm kín được điều khiển thế nào?
   → Bằng bộ trao đổi nhiệt dạng tấm, duy trì cao hơn nước làm mát đầu vào 15-20 °C.
5. Bao lâu nên vệ sinh bộ lọc?
   → Ít nhất mỗi tháng 1 lần, hoặc thường xuyên hơn nếu môi trường nhiều bụi.
6. Các loại bơm dùng trong nhà máy điện:
   • Bơm chân không vòng chất lỏng – phổ biến nhất.
   • Ejector hơi nước – dùng ở nhà máy cũ.
   • Bơm chân không khô (trục vít, móng vuốt) – thế hệ mới, tiết kiệm năng lượng. ( Cần lắp thêm nhiều thiết bị phụ trợ )

7.     Các nhà máy nhiệt điện thường sử dụng những thương hiệu bơm tin cậy như :

                   Edwards, Nash , Tsurumi , Busch
