Bơm hút chân không khuếch tán hoạt động như thế nào ?

Giới thiệu .

Bơm khuếch tán có lẽ là cơ chế được sử dụng phổ biến nhất để tạo chân không cao trong xử lý chân không công nghiệp. Nó thường được sử dụng trong khối phổ, thiết bị phân tích, nghiên cứu và phát triển, công nghệ mạ , lò tôi chân không và công nghệ nano. Vì không có bộ phận cơ khí chuyển động, máy bơm khuếch tán cực kỳ đáng tin cậy và hoạt động thực tế mà không gây tiếng ồn hoặc rung động. Vì lý do tương tự, máy bơm khuếch tán có chi phí mua, vận hành và bảo trì tương đối thấp.

Nguyên lý hoạt động của bơm hút chân không khuếch tán.

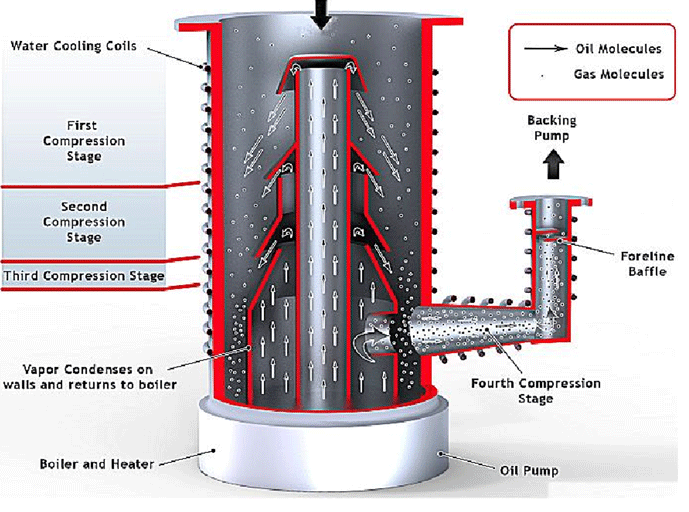

Nó cũng có hiệu quả cao trong việc tạo ra độ chân không 1000 đến 10−2 mbar ngay cả trong điều kiện kém nơi có các khí phản ứng hoặc khí có các hạt dư thừa. Bơm khuếch tán là một buồng thép không gỉ có kích thước khác nhau tùy theo ứng dụng. Nói chung, bên trong của máy bơm khuếch tán bất kể kích thước là như nhau và bao gồm ba vòi phun áp suất hình nón, có kích thước khác nhau xếp chồng lên nhau theo chiều dọc. Hình nón xếp chồng thấp nhất có kích thước lớn nhất và nhỏ nhất khi là tháp trên cùng thể hiện hình dạng của một hình nón đi ngược lên Dưới cùng của buồng là một lò đốt bằng điện, nơi dầu bơm khuếch tán dựa trên silicone được làm nóng cho đến khi nó đạt trạng thái khí, thường là từ 180 - 270 ° C. Du học Hàn Quốc Khí kích thích đi lên trên và thoát ra ngoài qua các vòi phun áp suất hướng xuống.  Lưu lượng tới 130.000 lít / giây vận tốc khí đôi khi phá vỡ rào cản âm thanh. Khi khí di chuyển về phía các vách trong buồng bơm, nó sẽ giữ các phân tử không khí trên đường đi thông qua “sự khuếch tán”. Vỏ ngoài của của buồng bơm thường được làm mát gián tiếp bằng nước, khi khí đến các thành buồng, nó ngay lập tức trở về trạng thái lỏng giải phóng các phân tử không khí bị mắc kẹt ở vị trí thấp hơn và ở áp suất tăng lên tạo ra chân không. Dầu nhỏ giọt trở lại đáy buồng bơm, nơi nó được làm nóng trở lại.

Kết luận

Đỉnh của buồng là nơi bắt đầu chân không và nơi các phân tử không khí được kéo vào bơm khuếch tán và di chuyển xuống dưới với áp suất tăng lên. Ở dưới cùng của máy bơm là một vòi phun, nơi không khí được hút chân không thoát ra khỏi máy bơm. Vì bản thân máy bơm khuếch tán không thể duy trì áp suất đầu ra, nên cần có thêm một hệ bơm chân không vòng dầu kết hợp bơm booster  để duy trì áp suất đầu ra xấp xỉ 0,1 mbar. Mặc dù bơm khuếch tán có lẽ là phương pháp tiết kiệm chi phí nhất để tạo chân không cao, nhưng có những hạn chế khiến nó không phù hợp cho một số ứng dụng. Ví dụ, dòng chảy ngược có thể xảy ra khi dầu bơm dạng khí đi ngược vào và làm ô nhiễm môi trường chân không. Do đó, việc sử dụng bơm khuếch tán có thể không thích hợp cho các ứng dụng yêu cầu môi trường chân không sạch như sử dụng thiết bị phân tích có độ nhạy cao, thiết bị bán dẫn . Vì máy bơm chân không cao thay thế đắt hơn nhiều, máy bơm khuếch tán đôi khi vẫn được sử dụng với thêm bẫy lạnh và vách ngăn để ngăn dòng chảy ngược với chi phí khả năng bơm thấp hơn một chút.
