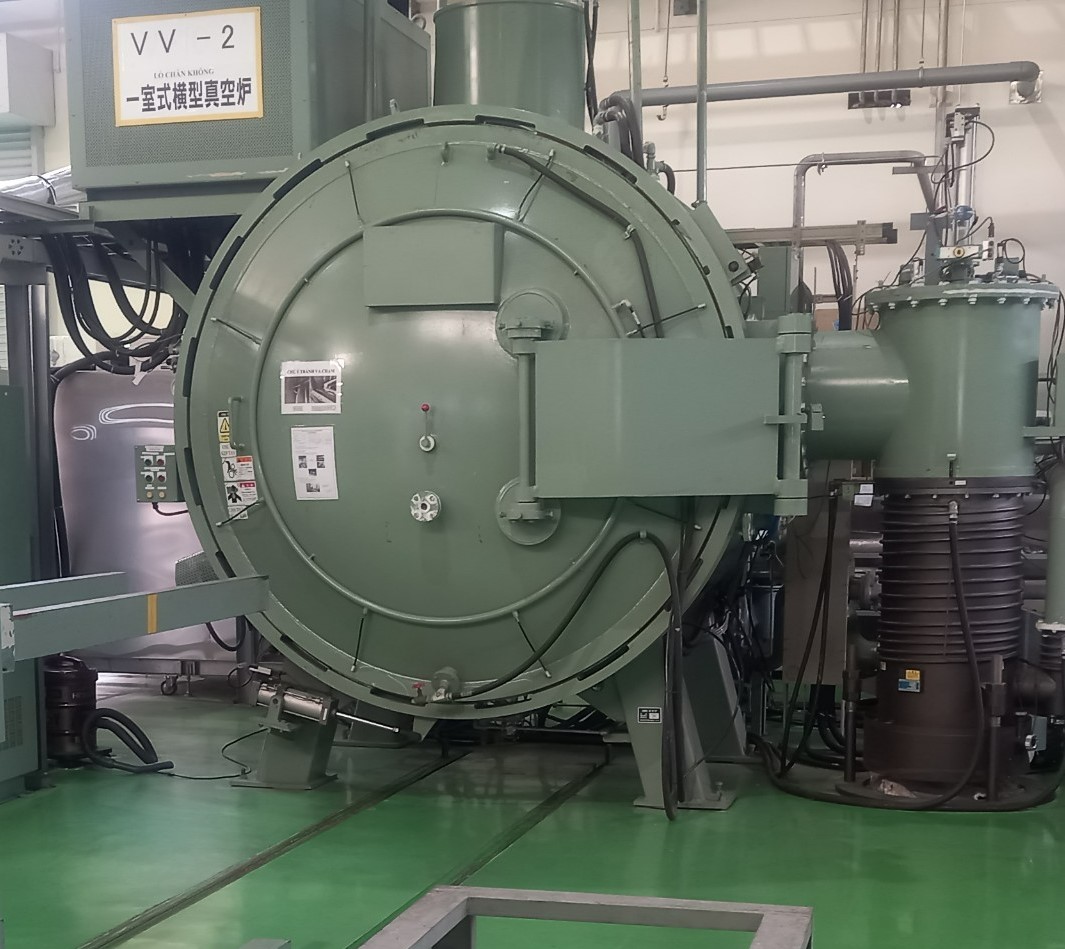

Rò rỉ lò xử lý nhiệt chân không

Hiểu được tỷ lệ rò rỉ tuyến tính và các nguyên nhân phổ biến gây rò rỉ trong lò chân không có thể tiết kiệm thời gian sản xuất quý giá.

Quá trình tìm kiếm rò rỉ trong hệ thống xử lý nhiệt chân không của bạn đôi khi có thể là một quá trình kéo dài. Tuy nhiên, sự hiểu biết sâu sắc hơn về các phương pháp hay nhất để tìm và sửa lỗi rò rỉ có thể giúp đơn giản hóa quy trình một cách lâu dài.

Mặc dù một trong những cách phổ biến hơn để thực hiện kiểm tra rò rỉ là bằng máy quang phổ khối helium, nhưng cũng có thử nghiệm tốc độ tăng, thường được gọi là tốc độ rò rỉ tuyến tính CDE (sạch, khô, rỗng). Điều này xảy ra sau đó, khi bạn muốn biết tốc độ tăng hoặc tốc độ rò rỉ tuyến tính thực sự của lò chân không. Để xác định tốc độ rò rỉ tuyến tính thực sự, bạn nên:

Hút tạo chân không cho lò xử lý nhiệt

Để yên trong một khoảng thời gian xác định trước (tùy thuộc vào nhiệt độ của lò và quy trình bạn đang chạy).

Dừng chu trình xử lý cách ly hệ thống bơm chân không khỏi lò.

Xem tốc độ tăng trong khoảng thời gian một giờ.

Tuy nhiên, đây là lĩnh vực mà một số người thường không đạt được tỷ lệ rò rỉ bắt buộc. Điều này là do bạn không nhất thiết phải đạt được tốc độ rò rỉ tuyến tính thực sự trong mẫu thời gian một giờ vì không ai có thể thực sự xác định được độ tuyến tính từ một mẫu. Thay vào đó, bạn cần lấy nhiều mẫu.

Ví dụ: bạn yêu cầu tốc độ rò rỉ từ 5 micron mỗi giờ trở xuống. Nếu bạn bơm lò chân không xuống 1 micron, tắt nó đi và quay lại sau một giờ và thấy nó đã tăng lên 8 micron, thì tốc độ rò rỉ là 7 micron/giờ. Nếu bạn chỉ nhìn vào mẫu này, bạn sẽ không đạt được tỷ lệ rò rỉ bắt buộc.

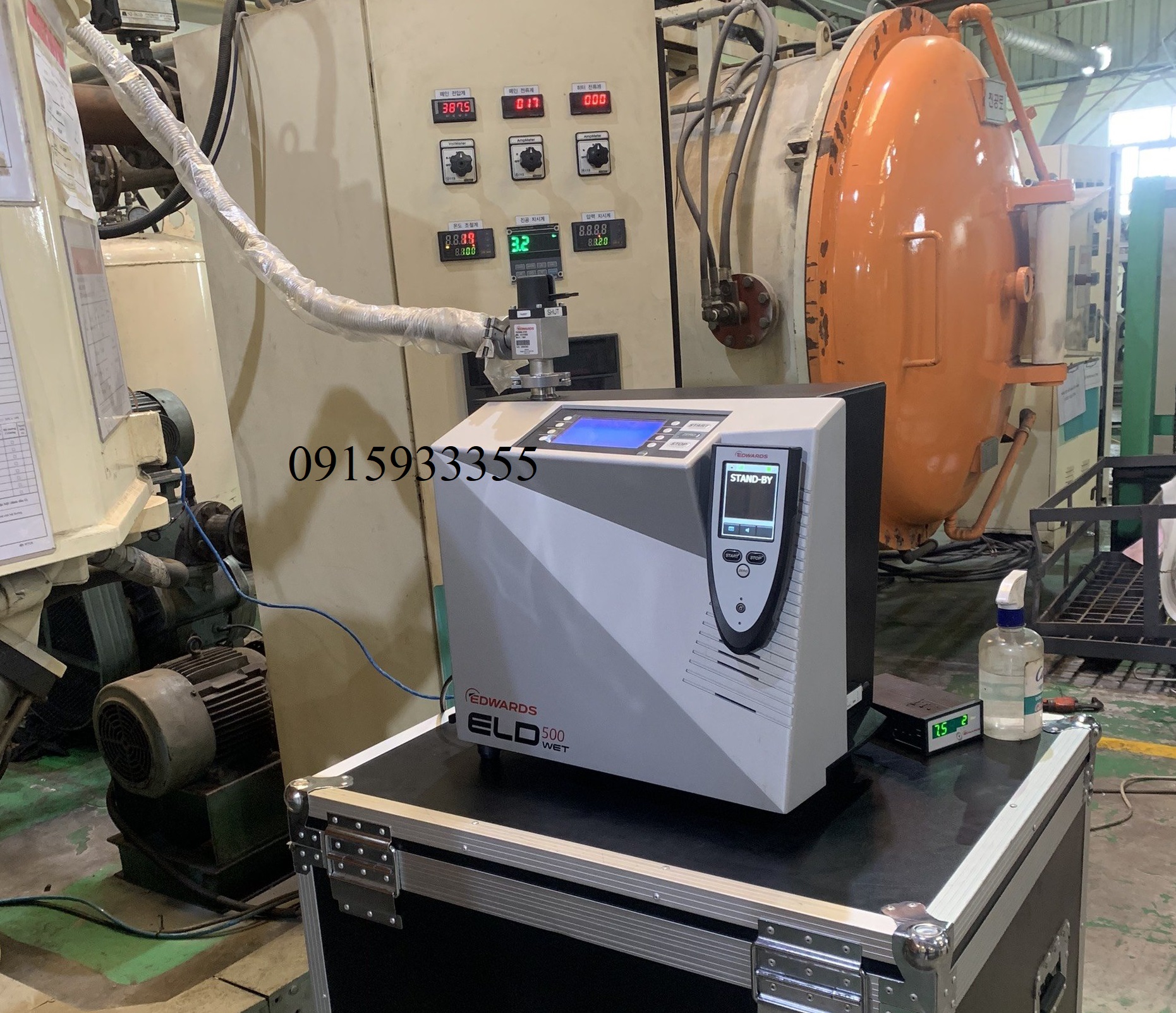

Hình 1: Máy quang phổ khối helium đang được sử dụng để kiểm tra rò rỉ hệ thống xử lý nhiệt chân không

Nhìn lại tình huống tương tự, sau một giờ bạn quay lại và thấy tốc độ rò rỉ là 7 micron/giờ. Tuy nhiên, thay vì dừng lại ở thời điểm đó, bạn để yên thêm một giờ nữa vì nếu nó thực sự tuyến tính, nó sẽ tăng gấp đôi (tăng thêm 7 micron) trong một giờ nữa. Sau đó, bạn có thể nói nó là tuyến tính và nó thất bại. Tuy nhiên, nếu trong giờ thứ hai đó, nó tăng từ 8 lên 10 micron, thì bạn sẽ chia 10 cho hai giờ và bạn sẽ nhận được tốc độ rò rỉ là 5 micron/giờ, do đó đáp ứng tốc độ rò rỉ yêu cầu của bạn.

Vì vậy, nhiều người bỏ cuộc sớm trong quá trình này và họ phải kiểm tra lại lò rò rỉ, chạy chu trình dọn dẹp hoặc gọi bảo trì. Kết quả là họ đã mất đi 24 giờ sản xuất vì họ không để lò hoạt động thêm một giờ nữa. Bằng cách để nó chờ thêm một giờ nữa, bạn có thể xác nhận: (a) nó đã tuyến tính và thực sự bị rò rỉ, hoặc (b) nó chưa tuyến tính, nhưng bây giờ nó đã trôi qua và bạn quay lại sản xuất sau hai giờ thay vì đầu tư vào thêm 24 giờ.

Khắc phục sự cố van chân không

Nếu tốc độ rò rỉ của bạn là tuyến tính và không thành công thì đây là dấu hiệu cho thấy bạn có thể cần phải thực hiện kiểm tra rò rỉ. Một trong những điều đầu tiên bạn nên làm là tiến hành kiểm tra rò rỉ thông thường bằng máy quang phổ khối helium. Đôi khi, đây là tất cả những gì bạn cần vì bạn sẽ nhanh chóng tìm ra chỗ rò rỉ và quay lại sản xuất.

Tuy nhiên, điều quan trọng là phải coi van chân không của bạn là nguyên nhân dẫn đến rò rỉ vì chúng cũng có thể gây ra sự cố với lò. Thực sự không có gì tệ hơn việc mở lò chân không sau khi bạn đã chạy xong tải và các bộ phận của bạn có màu xanh lam hoặc thứ gì đó không sáng và bóng. Các van (ví dụ: van nạp lại, van áp suất một phần, van chân không và van khí xử lý) có thể rò rỉ giữa các hệ thống liền kề, điều này có thể ảnh hưởng đến tốc độ rò rỉ, màu sắc bộ phận và chất lượng trong lò chân không của bạn.

Để xác nhận tình trạng bịt kín của van chân không không có thiết bị kiểm tra, bạn sẽ làm như sau:

Van chính

Để kiểm tra tính ổn đinh của vòng gioăng van chính, hãy thực hiện các bước sau:

Bơm buồng chân không xuống 1.000 micron trở xuống.

Nhấn nút Dừng chu trình xử lý để dừng quá trình bơm của lò.

Chọn ống cảm biến chân không đang đọc mức chân không của bơm khuếch tán. Thông thường, điều này sẽ đọc được ở đâu đó trong phạm vi từ 20 đến 200 micron.

Trong khi bạn đang theo dõi mức chân không trong bơm khuếch tán, hãy nhấn nút xả buồng.

Khi khí trơ đi vào buồng chân không, sẽ không có chuyển động đi lên (mất chân không) trong số đọc chân không của bơm khuếch tán.

Nếu bơm khuếch tán dường như được nạp đầy ở cùng tốc độ với buồng thì có nghĩa là đã có rò rỉ ở miếng đệm đĩa van chính.

Van thô

Để kiểm tra tính toàn vẹn của phớt của van gia công, hãy thực hiện các bước sau:

Bơm buồng chân không xuống 1.000 micron trở xuống.

Nhấn nút dừng chu trình xử lý để dừng quá trình bơm của lò.

Trong khi mức chân không trong buồng chính bắt đầu tăng lên từ từ, hãy nhờ ai đó dừng bơm gia công thô và xả khí cho đường gia công thô.

Khi không khí đi vào đường thô, sẽ không có sự thay đổi tăng tốc độ (tổn thất trong chân không) trong số đọc chân không của buồng.

Nếu buồng gia công thô nhanh chóng mất đi chân không khi bạn thông hơi các đường gia công thô thì van gia công thô đang bị rò rỉ.

Van tiền tuyến

Để kiểm tra tính toàn vẹn của vòng đệm của van tiền tuyến, hãy thực hiện các bước sau:

Bơm buồng chân không xuống 1.000 micron trở xuống.

Nhấn nút Dừng chu trình xử lý để dừng quá trình bơm của lò.

Chọn ống cảm biến chân không đang đọc mức chân không của bơm khuếch tán. Thông thường, điều này sẽ đọc được ở đâu đó trong phạm vi từ 20 đến 200 micron.

Trong khi bạn đang theo dõi mức chân không trong bơm khuếch tán, hãy nhờ ai đó tắt bơm gia công thô và xả khí cho các đường gia công thô.

Khi không khí đi vào các đường thô, sẽ không có chuyển động đi lên (mất chân không) trong số đọc chân không của bơm khuếch tán.

Nếu bơm khuếch tán mất chân không, van đường trước bị rò rỉ.

Van giữ

Thông thường, nếu dầu tiếp tục biến mất khỏi bơm giữ và không có dấu hiệu rò rỉ dầu bên ngoài thì van giữ sẽ bị rò rỉ qua vòng đệm của chính nó, sau đó kéo dầu bơm giữ ngược vào bơm khuếch tán.

Mặc dù còn nhiều điều liên quan đến việc kiểm tra rò rỉ — từ việc biết cách sử dụng và hiệu chỉnh máy quang phổ khối heli đến xác định vị trí rò rỉ khí trơ cũng như hiểu nguyên nhân và tác động của chúng — việc có thể xác định chính xác tốc độ rò rỉ tuyến tính của bạn và khắc phục các nguyên nhân có thể có thể giúp tiết kiệm chi phí bạn có thời gian sản xuất quý giá.
